【延时电器】延时继电器工作原理 断电延时继电器原理

更新时间:2023-12-23

【[延时电器】延时继电器工作原理 断电延时电器原理


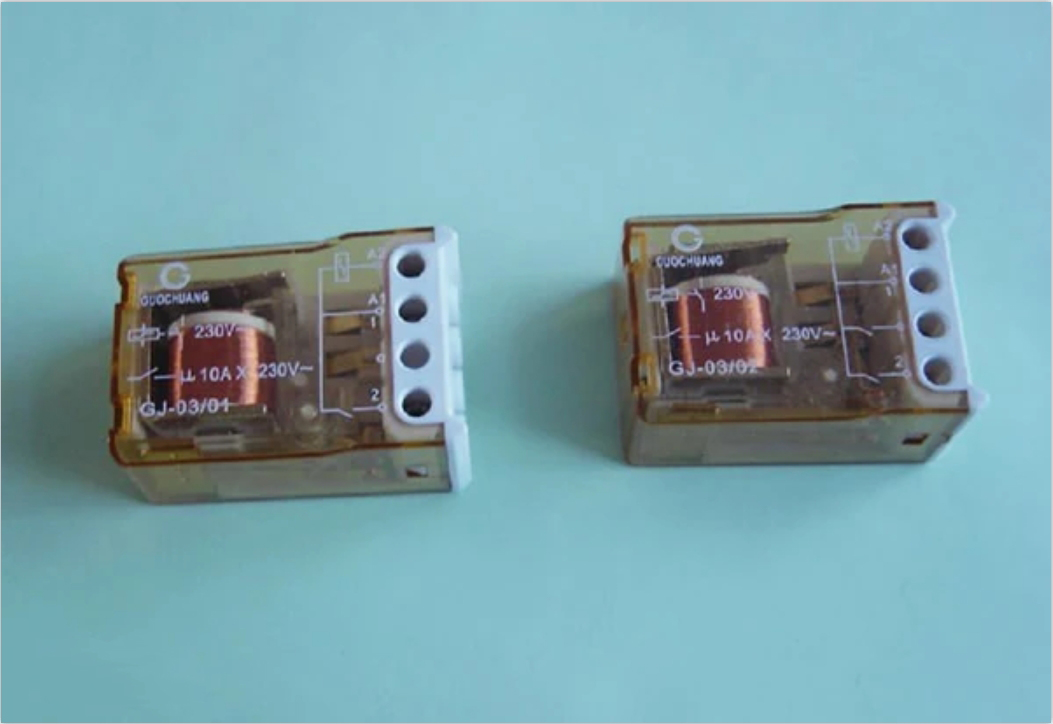

延时继电器工作原理


断电延时

1.简介:断电延时继电器用于交流操作的继电保护和自动化,作为交流(直流)通电后瞬时动作断电后延时返回的时间元

2.技术要求:

1)、延时范围: 0.02-5.00S,级差0.01S; 0-999S,级差1S;

2)、动作值: 动作电压直流应不大于额定电压70%,交流应不大于额定电压80%;

3)、触点容量:在电压不超过250V,电流不超过1A,时间常数为5MS+0.75MS直流有感负荷电路中,触点断开容量不小于50W;在电压不超过250V,电流不超过5A,功率因数为COS=0.4+0.1的交流电路中,断开容量不小于500VA,触点在上述规定的负荷条件下能可靠动作及返回不少于50000次。触点长期允许接通电流不小于5A.

4)、功率消耗: 额定值下不大于5W/7VA.

绝缘性能:同一付开点间耐压不小于1KV/50Hz为时1分钟的工频耐压。不同组触点间,不同回路间不小于5)2KV/50Hz为时1分钟的工频耐压。用1KV摇表测试任意端子对外壳,其绝缘电阻不小于100M。


通电延时

1.简介:通电延时时间继电器用于电力系统二次回路继电保护及自动控制回路中,作为延时装置,使被控元件得到所需延时,延时范围:0.02-9.99、0.02-99.99S、0.02S-999H;本继电器为导轨式集成电路静态型继电器,精度高、功耗小、动作时间准确、整定直观方便、范围宽,完全可替代电磁型时间继电器、体积较大成套开关柜所使用的时间继电器

2.技术要求:

1)、延时准确度

延时整定值的平均误差;在基准条件下,继电器延时整定值平均误差值不大于整定值的0.1% +3ms;平均误差A)、=(5次测量平均值-整定值)整定值*

B)、延时一致性: 在基准条件下,继电器延时一致性不大于整定值的 (3-10ms)

在-10~50°C的温度下,任一延时整定值的平均误差(包含一致性)的值不大于整定值的0.1%+5msC)、2)、工作电压: 动作电压不大于额定电压的70%时,继电器应可靠工作

3)继电器的返回时间切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms。

4)继电器的返回电压降低继电器电压不小于额定电压的10%时,继电器触点应可靠返回,

5)功率消耗不大于2.5w (4.5VA) 延时中间




断电延时继电器原理


1.简介:延时中间继电器用于直流或交流操作的各种保护和自动控制线路中,作为辅助继电器,以增加触点数量和触点容帅可根据需要自由调节通电延时或断电延时的时间。


2.技术参数:

1)、环境基准条件: 环境温度: 20+2C;相对湿度: 45%~75%;大气压力: 86 ~ 106Kpa2)、正常使用条件:环境温度: -10° ~ +50;环境相对湿度:不大于90%,大气压力: 86  110Kpa;储存和运输过程中极限温度:-25°C ~+70;使用地点的海拔高度:不大于2500 米,使用环境的周围质无爆炸危险,不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。

3)、更大功耗: 额定电压380VAC 下不大于7VA;额定电压220VAC 下不大于4VA。

4)、特性参数: 动作范围: 0.04~ 1S 级差: 0.01S 误差不大于3ms ;0.1~ 10S 级差: 0.1S 误差不大于3ms; 电源电压: 220VAC、380VAC、110VDC、220VDC

5)、供电电源允许波动范围: 0.8~1.15 倍额定电压

6).触点更大容量:切断负载能力: 直流250V 以下,=5ms,感性负载50W,阻性负载150W;交流250V 以下,负载1200VA;允许长期接通电流: 5A

7)绝缘电阻: 用1000V 摇表测量各引出端子对端子导轨之间的绝缘电阻不小于10MQ。

穿

8)绝缘耐压:各引出端子对端子导轨能承受工频电压2000V,同组触点间能承受工频电压1000V,历时一分钟无击

电气寿命:触点在额定负荷下为一万次9)、

10)、机械寿命: 触点在空载状态下为三百万次
